こんにちは、長島です。

今回は『万能電工ペンチ』を紹介します。
万能電工ペンチは、自動車の整備、工場のメンテナンス、テレビ・オーディオ関連に使用されています。

工具を選ぶ時の参考にしてくださいね。

万能電工ペンチとは

ケーブルの切断、ストリッパー、ボルト切断、圧着ができる万能ペンチです。
自動車の整備、工場のメンテナンス、テレビ・オーディオ関連に使用されています。

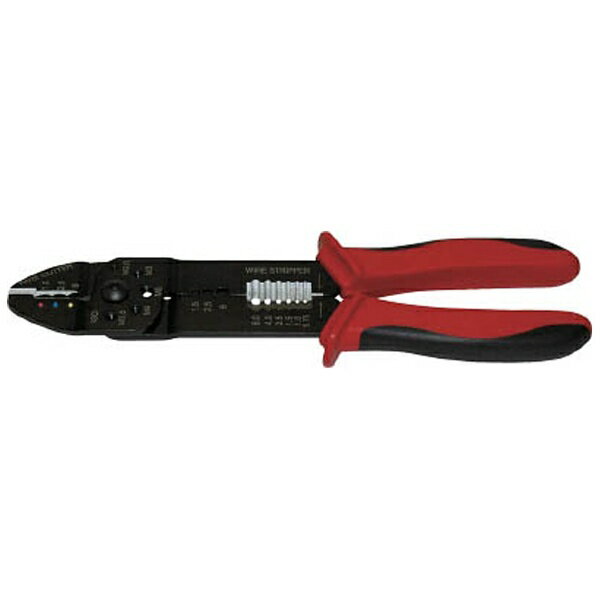

FUJIYA 万能電工ペンチ


出典元:フジ矢株式会社

■ 万能電工ペンチで出来る事

・ ワイヤーカッター
・ ワイヤーストリッパー
・ オープンバレル端子の圧着
・ 絶縁端子の圧着
・ 裸圧着端子の圧着
・ 小ネジ・ボルトの切断

上記、6種類をする事ができます。

万能電工ペンチ一台で、上記6種類が全て使える訳ではありません。

使える機能の組み合わせによって、種類が分かれているので、使いたい機能に合わせて選んでくださいね。

万能電工ペンチの種類

■ メーカー

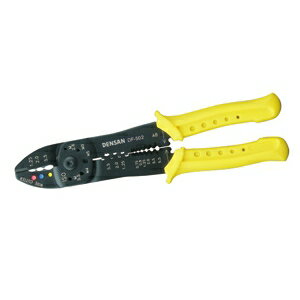

・ DENSAN(ジェフコム株式会社)
・ FUJIYA(フジ矢株式会社)
・ KTC(京都機械工具株式会社)
・ LOBSTER(株式会社ロブテックス)
・ TONE(TONE株式会社)

他にも沢山あると思いますが、万能電工ペンチを販売している代表的なメーカーを記載しています。

■ ワイヤーカッター

ワイヤーカッターと言う名称ですが、ワイヤーカッターと言うよりもケーブルカッターと言った方が良いと思います。

実際には、ワイヤーの切断はできませんので勘違いしないでくださいね。

■ ワイヤーストリッパー

・ 0.75mm
・ 0.9mm
・ 1.25mm
・ 2.0mm
・ 3.5mm
・ 5.5mm

こちらもワイヤーストリッパーと言う名称ですが、実際にはケーブルストリッパーと言った方が良いと思います。

ケーブルの被覆を剥く機能です。

■ オープンバレル端子の圧着

・ 1.25sq
・ 2sq

車で使用されている、電装用の端子を圧着する機能です。
電気工事で使用されている圧着ペンチでは、圧着できない種類なので、オープンバレル端子の圧着ができるタイプは便利だと思います。

■ 絶縁端子の圧着

・ 1.25sq
・ 2sq
・ 5.5sq

裸端子に絶縁処理をされた端子を、圧着する機能です。
電気工事士をされている方でも持っていない機能なので、あると便利だと思います。

■ 裸圧着端子の圧着

・ 1.25sq
・ 2sq
・ 5.5sq

裸圧着端子を、圧着する機能です。
圧着ペンチと言えば、裸圧着端子を圧着する圧着ペンチです。
電気工事士をされている方は、必ず持っている圧着ペンチだと思います。

この機能は電気工事をされていない方には必要だと思いますが、電気工事士の方には必要のない機能だと思います。

■ 小ネジ・ボルトの切断

・ M2.6
・ M3
・ M3.5
・ M4
・ M5

小さいタイプのボルトを切断する機能です。

電気工事では、配線器具を取付ける時に4mmのボックスビスを使用します。
ボックスビスが長いと検査で指摘があがるので、短くする必要があります。
その場合には4mmのビスを切断する必要があるので、そのような場合は万能電工ペンチがあれば便利です。

■ サイズ

・ 長さ
220mm~240mm

・ 重さ
220g~300g

ペンチのサイズと同じくらいです。



万能電工ペンチのメリット・デメリット

ペンチと比べてみました。

■ メリット

・ 色々な事ができる。
上記でも紹介しましたが、6種類の事ができます。
使いたい機能を選んでくださいね。

■ デメリット

・ 大きなサイズのケーブルは切断できない。
小さいサイズのケーブルのみ切断できます。
5.5sqくらいまでだと思ってください。



万能電工ペンチの使い方

■ 小ネジ・ボルトを切断する場合

① 万能電工ペンチを開く。
万能電工ペンチを最大まで開いてください。
最大まで開かないとネジが入りません。

② ネジを入れる。
サイズに合った場所に入れます。
切断したい場所まで入れてください。

③ 万能電工ペンチを閉じる。
万能電工ペンチを閉じると、ネジが切断されます。
少し硬いですが、グッと力を入れて切断してください。

④ ネジを取り除く。
反時計回しに回わすと外れます。

以上、小ネジを切断する方法でした。

万能電工ペンチはM2.6~M5までの小ネジが切断できます。
小ネジの切断は、とても便利ですよ。



私のオススメ工具



まとめ

今回は万能電工ペンチを紹介しました。

万能電工ペンチでできる事。

・ ワイヤーカッター
・ ワイヤーストリッパー
・ オープンバレル端子の圧着
・ 絶縁端子の圧着
・ 裸圧着端子の圧着
・ 小ネジ・ボルトの切断
上記6種類があります。

一台で全ての事が出来種類はありませんが、小ネジのボルト切断は便利だと思います。
使いたい機能を選んで、それに合った万能電工ペンチを選んでくださいね。
